氣動閘閥
氣動閘閥
產品型號：Z641H
公稱通徑：DN50~2000mm
公稱壓力：PN16~160MPa
主體材料：碳鋼
工作溫度：常溫
連接形式：法蘭
密封形式：軟密封型
適用介質：蒸汽
公稱通徑：DN50~2000mm
公稱壓力：PN16~160MPa
主體材料：碳鋼
工作溫度：常溫
連接形式：法蘭
密封形式：軟密封型
適用介質：蒸汽
聯系購買
分享到：
產品概述
氣動閘閥，借助壓縮空氣驅動的閥門，閘閥關閉時 , 密封面可以只依靠介質壓力來密封 , 即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封，這就是自密封。大部分閘閥是采用強制密封的 , 即閥門關閉時，要依靠外力強行將閘板壓向閥座 , 以保證密封面的密封性。

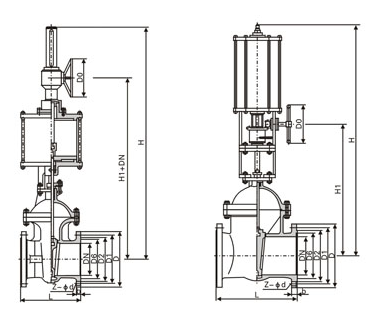

主要外形連接尺寸 單位Unit：mm
| 公稱通徑 | 主要外形尺寸和連接尺寸 | WT | ||||||||
| L | D | D1 | D2 | b | Z-φd | H | H1 | Do | ||
| 50 | 250 | 160 | 125 | 100 | 16 | 4-18 | 950 | 570 | 180 | 36 |
| 65 | 270 | 180 | 145 | 120 | 18 | 4-18 | 1050 | 596 | 180 | 53 |
| 80 | 280 | 195 | 160 | 135 | 20 | 8-18 | 1080 | 635 | 200 | 72 |
| 100 | 300 | 215 | 180 | 155 | 20 | 8-18 | 1145 | 645 | 250 | 90 |
| 125 | 325 | 245 | 210 | 185 | 22 | 8-18 | 1210 | 685 | 250 | 120 |
| 150 | 350 | 280 | 240 | 210 | 24 | 8-18 | 1300 | 720 | 320 | 132 |
| 200 | 400 | 335 | 295 | 265 | 26 | 12-23 | 1660 | 940 | 400 | 258 |
| 250 | 450 | 405 | 355 | 320 | 30 | 12-25 | 1790 | 1020 | 400 | 297 |
| 300 | 500 | 460 | 410 | 375 | 30 | 12-25 | 1990 | 1150 | 450 | 420 |
| 350 | 550 | 520 | 470 | 435 | 34 | 16-25 | 2090 | 1170 | 450 | 558 |
| 400 | 600 | 580 | 525 | 485 | 36 | 16-30 | 2290 | 1325 | 500 | 840 |
| 450 | 650 | 640 | 585 | 545 | 40 | 20-30 | 2485 | 1465 | 500 | 1110 |
| 500 | 700 | 705 | 650 | 608 | 44 | 20-34 | 2640 | 1590 | 550 | 1380 |
| 600 | 800 | 840 | 770 | 718 | 48 | 20-41 | 2940 | 1720 | 550 | 1620 |
| 700 | 900 | 910 | 840 | 788 | 50 | 24-41 | 3450 | 1960 | 600 | 1966 |
| 800 | 1000 | 1020 | 950 | 898 | 52 | 24-41 | 3650 | 2190 | 600 | 2282 |
| 900 | 1100 | 1120 | 1050 | 998 | 54 | 28-41 | 3815 | 2400 | 800 | 2495 |
| 1000 | 1200 | 1255 | 1170 | 1110 | 56 | 28-48 | 4000 | 2650 | 800 | 2760 |
主要外形連接尺寸 單位Unit：mm
| 公稱通徑 | 主要外形尺寸和連接尺寸 | WT | ||||||||
| L | D | D1 | D2 | b | Z-φd | H | H1 | Do | ||
| 50 | 250 | 160 | 125 | 100 | 20 | 4-18 | 950 | 570 | 180 | 38 |
| 65 | 270 | 180 | 145 | 120 | 22 | 8-18 | 1050 | 596 | 180 | 55 |
| 80 | 280 | 195 | 160 | 135 | 22 | 8-18 | 1080 | 635 | 200 | 76 |
| 100 | 300 | 230 | 190 | 160 | 24 | 8-23 | 1145 | 645 | 250 | 94 |
| 125 | 325 | 270 | 220 | 188 | 28 | 8-25 | 1210 | 685 | 250 | 126 |
| 150 | 350 | 300 | 250 | 218 | 30 | 8-25 | 1300 | 720 | 320 | 136 |
| 200 | 400 | 360 | 320 | 278 | 34 | 12-25 | 1660 | 940 | 400 | 265 |
| 250 | 450 | 425 | 370 | 332 | 36 | 12-30 | 1790 | 1020 | 400 | 300 |
| 300 | 500 | 485 | 430 | 390 | 50 | 16-30 | 1990 | 1150 | 450 | 436 |
| 350 | 550 | 550 | 490 | 448 | 44 | 16-34 | 2090 | 1170 | 450 | 580 |
| 400 | 600 | 610 | 550 | 505 | 48 | 16-34 | 2290 | 1325 | 500 | 860 |
| 450 | 650 | 660 | 600 | 555 | 50 | 20-34 | 2485 | 1465 | 500 | 1260 |
| 500 | 700 | 730 | 660 | 610 | 52 | 20-41 | 2640 | 1590 | 550 | 1420 |
| 600 | 800 | 840 | 770 | 718 | 56 | 20-41 | 2940 | 1720 | 550 | 17lO |
| 700 | 900 | 955 | 875 | 815 | 60 | 24-48 | 3450 | 1960 | 600 | 2105 |
| 800 | 1000 | 1070 | 990 | 930 | 64 | 24-48 | 3650 | 2190 | 600 | 2310 |
| 900 | 1100 | 1180 | 1090 | 1025 | 66 | 28-54 | 3815 | 2400 | 800 | 2620 |
| 1000 | 1200 | 1305 | 1210 | 1140 | 68 | 28-58 | 4000 | 2650 | 800 | 2960 |
主要外形和連接尺寸 單位Unit：mm
| 公稱通徑 | 主要外形尺寸和連接尺寸 | WT | |||||||||
| L | D | D1 | D2 | D6 | b | Z-φd | H | H1 | Do | ||
| 50 | 250 | 160 | 125 | 100 | 88 | 20 | 4-18 | 950 | 570 | 200 | 42 |
| 65 | 280 | 180 | 145 | 120 | 110 | 22 | 8-18 | 1050 | 596 | 200 | 68 |
| 80 | 320 | 195 | 160 | 135 | 121 | 22 | 8-18 | 1080 | 635 | 250 | 84 |
| 100 | 350 | 230 | 190 | 160 | 150 | 24 | 8-23 | 1145 | 645 | 320 | 102 |
| 125 | 400 | 270 | 220 | 188 | 176 | 28 | 8-25 | 1210 | 700 | 320 | 135 |
| 150 | 450 | 300 | 250 | 218 | 204 | 30 | 8-25 | 1330 | 750 | 400 | 156 |
| 200 | 550 | 375 | 320 | 282 | 260 | 38 | 12-30 | 1660 | 940 | 400 | 276 |
| 250 | 650 | 445 | 385 | 345 | 313 | 42 | 12-34 | 1820 | 1050 | 450 | 306 |
| 300 | 750 | 510 | 450 | 408 | 364 | 46 | 16-34 | 1990 | 1150 | 450 | 510 |
| 350 | 850 | 570 | 510 | 465 | 422 | 52 | 16-34 | 2110 | 1190 | 500 | 720 |
| 400 | 950 | 655 | 585 | 535 | 474 | 58 | 16-41 | 2335 | 1370 | 550 | 1050 |
| 450 | 1050 | 680 | 610 | 560 | 524 | 60 | 20-41 | 2490 | 1510 | 550 | 1320 |
| 500 | 1150 | 755 | 670 | 612 | 576 | 62 | 20-48 | 2640 | 1590 | 550 | 1800 |
| 600 | 1350 | 890 | 795 | 730 | 678 | 62 | 20-54 | 2940 | 1720 | 600 | 2160 |
