氣動對夾式硬密封蝶閥

產品中心 > 蝶閥系列 > 氣動對夾式硬密封蝶閥

氣動對夾式硬密封蝶閥

產品型號:D673H/W/Y
公稱通徑:DN50~2000mm
公稱壓力:PN1.6~6.4MPa
工作溫度:氟橡膠-25℃~+150℃
閥體材質:碳鋼(C)、不銹鋼(P4、P6)
連接方式:對夾式
環境溫度:標準型:-20~80℃
聯系購買
分享到:

產品概述
氣動對夾式硬密封蝶閥是在1.3×10-5~3×105Pa的真空系統中用來開啟或隔斷氣流的閥門。
氣動對夾式硬密封蝶閥主要性能:
漏率:≤1.3×10-9Pa.M3/S;
適用壓力范圍:1.3×10-5Pa~3×105Pa;
工作溫度:氟橡膠-25℃~+150℃;
安裝位置:任意;
氣源壓力:0.4-0.6Mpa;
閥板兩側壓力差與閥門開、關無關;
壽命:≥10000次。


工作原理
以電磁換向閥控制氣動執行機構,使閥桿轉動90°達到開關目的。


結構特點

氣缸采用1/4旋轉式氣缸,角度可調 1°~5°。


主要零件材質
閥體、桿、板   不銹鋼、碳鋼鍍鎳;
密封件      氟橡膠、氟橡膠



結構特點
防爆、開關、定位器

通道流暢、運動平穩、應用廣泛

啟閉扭矩小、操作靈活方便、省力節能

耐高溫、耐高壓、耐腐蝕、耐磨損、使用壽命長

三維偏心原理設計、蝶板開啟瞬間分離密封面

多層次密封結構、密封性能卓越

技術規范
設計依據GB標準ANSI標準
設計標準GB/12238API609
結構長度對夾式鏈接GB12221ANSI B16.10 ANSI B16.5(2-24")
連接法蘭尺寸GB/9113、JB/T79ANSI B16.47(26-32")
實驗和檢驗JB/T9092API598

備注:系列球閥結構長度及連接尺寸可根據客戶要求設計制造

技術參數
公稱通徑DN50~800mm
連接方式對夾式
氣缸選配AT系列、GT系列、AW系列、進口執行器系列
氣缸形式雙作用、單作用(彈簧復位)
控制方式開關型、調節型、三段式(開度可選)
公稱壓力16、25、40bar(如需更高壓力訂貨時請注明)
氣源壓力雙作用:4~8bar、單作用:5~8bar
介質溫度W1:-40~180℃、W3:-30~425℃、W4:-40~425℃
環境溫度標準型:-20~80℃
閥體材質碳鋼(C)、不銹鋼(P4、P6)
密封材質聚四氟乙烯(F)、金屬硬密封(H)、硬質合金(Y)

備注:其他特殊密封材質或特殊溫度亦可根據客戶要求設計選型

附件選型
電磁閥雙作用選二位五通、單作用二位五通、單電控雙電控訂貨時注明
氣源處理三聯件對氣源進行穩壓、過濾、氣缸潤滑
限位開關遠程反饋開關信號
手操機構可實現手動開、關閥門
定位器輸入模擬量信號(4-20mA或者0-10V),調節閥門開度
備注以上附件不是標準配件,如需配置訂貨時候注明,電磁閥和限位開關有分防爆和不防爆,如需防爆還要注明防爆等級

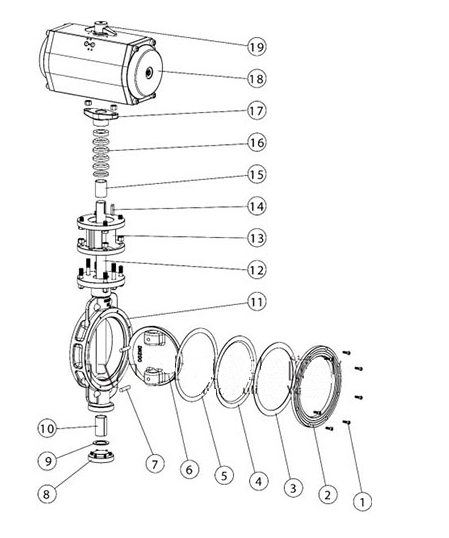

主要零件材質表
序號零件名稱材質序號零件名稱材質
CP4P6CP4P6
1內六角螺絲1Gr18Ni9Ti1Gr18Ni9Ti1Cr18Ni12Mo2Ti11閥體WCBZG1Cr18Ni12Mo2TiZG1Cr18Ni12Mo2Ti
2閥蓋WCB1Gr18Ni9TiZG1Cr18Ni12Mo2Ti12閥桿1Cr131Gr18Ni9Ti1Cr18Ni12Mo2Ti
3墊片1Gr18Ni9Ti1Gr18Ni9Ti1Cr18Ni12Mo2Ti13連接支架WCBWCBWCB
4閥座PTFE.不銹鋼+柔性石墨14454545
5墊片1Gr18Ni9Ti1Gr18Ni9Ti1Cr18Ni12Mo2Ti15襯套PTFE.復合軸承
6蝶板WCBZG1Cr18Ni12Mo2TiZG1Cr18Ni12Mo2Ti16填料PTFE.柔性石墨
7圓柱銷451Gr18Ni9Ti1Cr18Ni12Mo2Ti17壓蓋WCBZG1Cr18Ni9TiZG1Cr18Ni12Mo2Ti
8下蓋WCBZG1Cr18Ni12Mo2TiZG1Cr18Ni12Mo2Ti18氣動裝置擠壓鋁合金
9墊片PTFE.不銹鋼+柔性石墨19位置指示器塑料
10襯套PTFE.復合軸承

備注:其他零部件及密封圈的材質亦可根據實際工況或客戶要求設計選型


DNL0.25MPa0.6MPaHH11.0MPaHH1
D1D2Z-φdD1D2Z-φdD1D2Z-φd
5043110904-φ14110904-φ14702901251004-φ1890310
65461301104-φ141301104-φ14803001451204-φ18100320
80491501254-φ181501254-φ181103201601354-φ18120330
100561701454-φ181701454-φ181303351801558-φ18140345
125642001758-φ182001758-φ181453952101858-φ18155405
150702252008-φ182252008-φ181604002402108-φ23180420
200712801558-φ182801558-φ181854952952658-φ23205515
2507633531012-φ1833531012-φ1822057035032012-φ23240590

300

8339536212-φ2339536212-φ2330065040036812-φ23305655
3509244541212-φ2344541212-φ2331068546042816-φ23325700
40010249546216-φ2349546216-φ2333069051548216-φ26360720
45011455051816-φ2355051816-φ2336074056553220-φ25385765
50012760056820-φ2360056820-φ2338082062058520-φ25410850
60015470567020-φ2570567020-φ2542588572568520-φ30450910
70016581077524-φ2581077524-φ2547099084080024-φ305051025
80019092088024-φ3092088024-φ30530105595090524-φ345651090
900203102098024-φ30102098024-φ3058511651050100528-φ346201200
10002161120108028-φ301120108028-φ3064812351160111528-φ346931280
12002541320128032-φ301340129532-φ3473013351380132532-φ417801385
14002971520148036-φ301560151036-φ3480714051590152536-φ488621460
16003181730169040-φ301760171040-φ3490314751820175040-φ549981570
18003561930189044-φ301970191044-φ41108018202020195044-φ5411501890
20004062130209048-φ482180211048-φ48128021902230216048-φ5413402250
